Як правильно вибрати модуль для смартфона Samsung

🫥Ситуація: нібито модуль для Samsung обрано по всім правилам маркування, припустимо це М146В. Але після встановлення на ньому або смуги з’являються, або взагалі зображення немає😢

❓Було таке?

😎Давайте на прикладі подивимося, в чому полягає проблема і, головне, як її уникати.

📱Математика: складаємо маркування

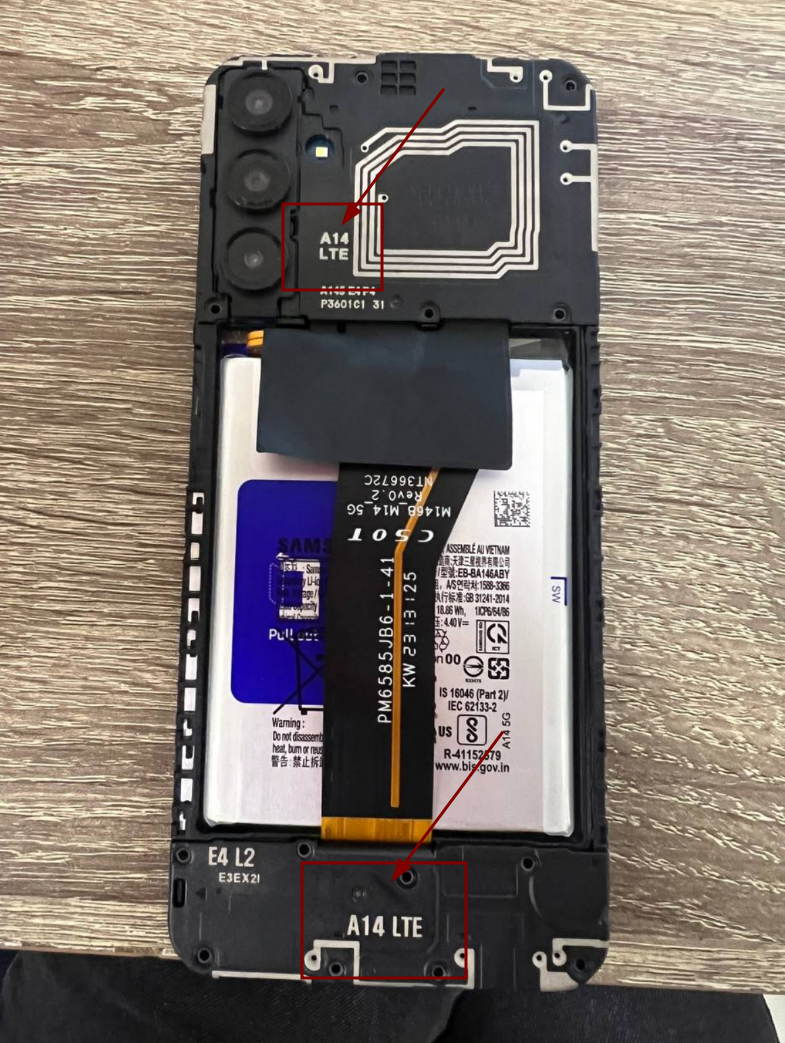

☝️Спочатку дивимося на плату:

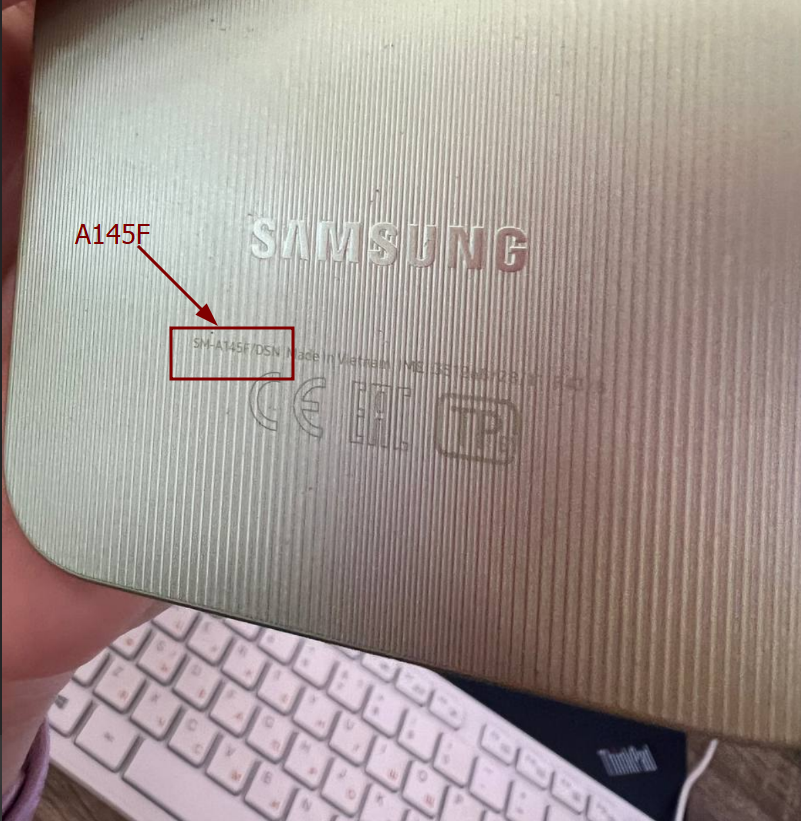

Якщо брати до уваги тільки ці маркування, то напрошується висновок, що А145 – це те, що потрібно.

❗️Але тут дещо пропущене.

❗️Шлейф – його маркування теж треба враховувати.

І що ми тут бачимо? М146В!

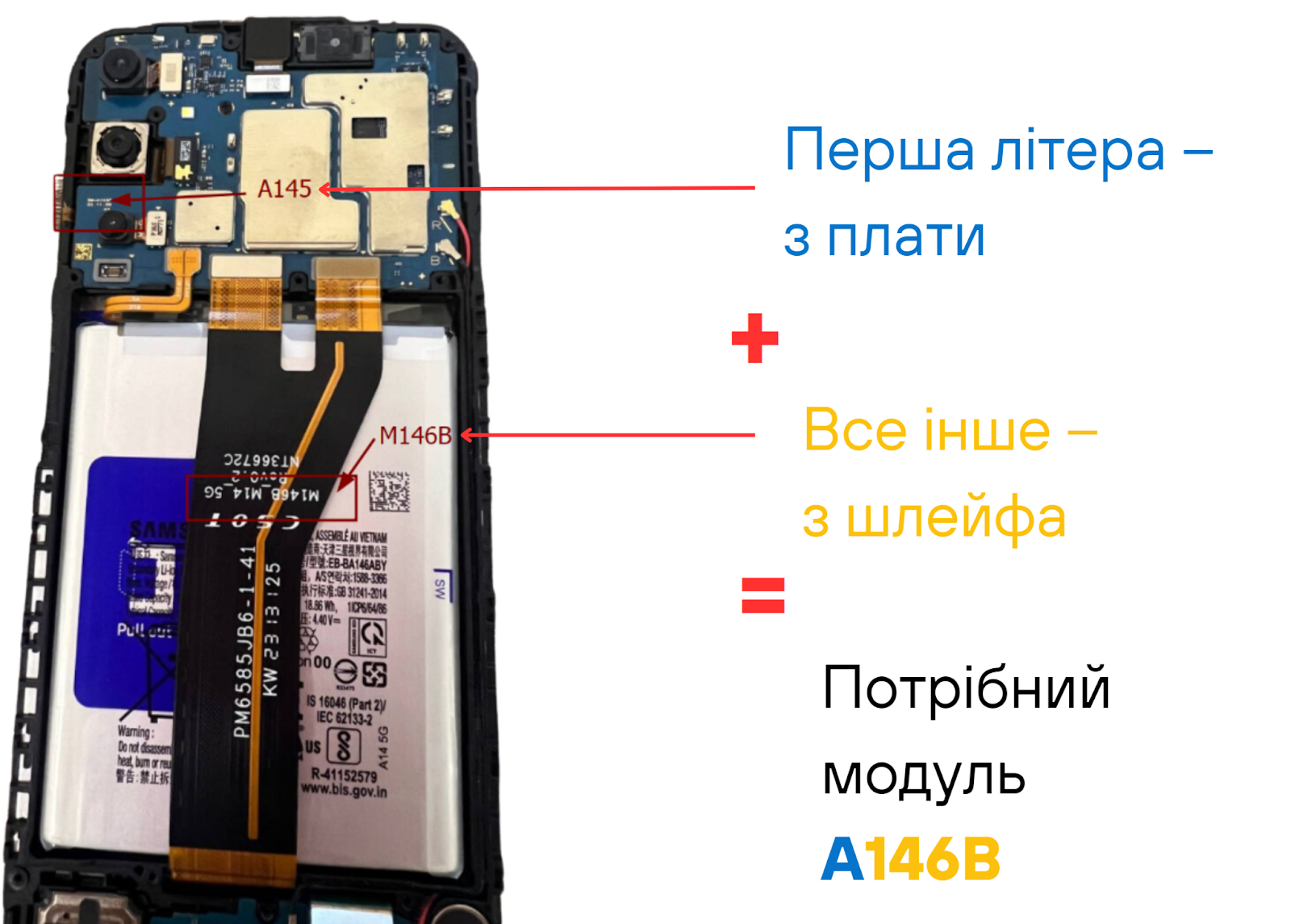

📱Складаємо до купи нашу “математику”:


1️⃣З маркування плати беремо першу літеру.

2️⃣З маркування шлейфу беремо все інше.

3️⃣У підсумку для нашого прикладу отримуємо необхідне маркування для модуля – А146В (В – 48 pin; P – 40 pin).


😎Обирайте модуль таким чином і все буде працювати так, як вам треба!👍
